Halvledartillverkning är en mycket exakt och sofistikerad process som kräver största noggrannhet och tillförlitlighet i alla aspekter av produktionen. Användningen av avancerade sensorer är avgörande för att säkerställa kvaliteten och effektiviteten för halvledartillverkning. En sådan typ av sensor som har fått betydande uppmärksamhet är den diffusa lasersensorn. I den här bloggen, som leverantör av diffusa lasersensorer, kommer jag att undersöka om en diffus lasersensor kan användas vid halvledartillverkning.
Förstå diffusa lasersensorer
Diffus lasersensorer är en typ av optisk sensor som använder en laserstråle för att upptäcka närvaron eller frånvaron av ett objekt. Till skillnad från andra typer av sensorer kräver diffusa lasersensorer inte en reflektor eller ett mål för att fungera. Istället förlitar de sig på reflektionen av laserstrålen från objektet som upptäcks. När laserstrålen träffar ett objekt reflekteras en del av ljuset tillbaka till sensorn, som sedan upptäcker närvaron av objektet baserat på intensiteten hos det reflekterade ljuset.
Diffus lasersensorer erbjuder flera fördelar jämfört med andra typer av sensorer. De är mycket känsliga och kan upptäcka objekt på ett större avstånd än andra typer av sensorer. De påverkas också mindre av miljöfaktorer som damm, smuts och fukt, vilket gör dem idealiska för användning i hårda industriella miljöer. Dessutom är diffusa lasersensorer relativt enkla att installera och underhålla, vilket gör dem till en kostnadseffektiv lösning för många applikationer.
Krav på halvledartillverkning
Semiconductor Manufacturing är en komplex process som involverar flera stadier, inklusive tygtillverkning, förpackning och testning. Varje steg i processen kräver en hög grad av precision och noggrannhet för att säkerställa kvaliteten och prestandan för slutprodukten. Några av de viktigaste kraven inom halvledartillverkning inkluderar:
- Högprecision: Halvledarenheter är extremt små, och till och med den minsta avvikelsen från de önskade specifikationerna kan resultera i en defekt produkt. Därför måste sensorer som används vid halvledartillverkning kunna upptäcka objekt med hög precision, vanligtvis inom intervallet för mikrometer eller till och med nanometrar.
- Renlighet: Halvledartillverkning är en renrumsmiljö, och varje förorening kan ha en betydande inverkan på kvaliteten på slutprodukten. Därför måste sensorer som används i halvledartillverkning vara utformade för att arbeta i en renrumsmiljö och får inte generera några partiklar eller föroreningar.
- Höghastighet: Halvledartillverkning är en höghastighetsprocess, och sensorer måste kunna arbeta med höga hastigheter för att hålla jämna steg med produktionslinjen. Detta kräver att sensorer har en snabb responstid och höga provtagningshastigheter.
- Pålitlighet: Halvledartillverkning är en kritisk process och varje driftstopp kan resultera i betydande förluster. Därför måste sensorer som används vid halvledartillverkning vara mycket tillförlitliga och måste kunna arbeta kontinuerligt utan några misslyckanden.
Kan diffusa lasersensorer uppfylla kraven?
Med tanke på kraven inom halvledartillverkning uppstår frågan om diffusa lasersensorer kan användas i denna applikation. Svaret är ja, men med vissa begränsningar.
Fördelar med diffusa lasersensorer i halvledartillverkning
- Högprecision: Diffus lasersensorer kan erbjuda hög precisionsdetektering, vilket gör dem lämpliga för att upptäcka små föremål i halvledartillverkning. Vissa diffusa lasersensorer kan upptäcka objekt med en upplösning på upp till några mikrometer, vilket är tillräckligt för många halvledarproduktionsapplikationer.
- Icke-kontaktdetektering: Diffus lasersensorer är icke-kontaktsensorer, vilket innebär att de inte kommer i fysisk kontakt med det objekt som upptäcks. Detta är viktigt vid halvledartillverkning, där någon fysisk kontakt kan skada de känsliga halvledarenheterna.
- Snabb responstid: Diffus lasersensorer kan ha en snabb responstid, vilket gör att de kan upptäcka objekt i höga hastigheter. Detta är viktigt vid halvledartillverkning, där produktionslinjen arbetar med höga hastigheter.
- Enkel installation och underhåll: Diffus lasersensorer är relativt enkla att installera och underhålla, vilket kan minska driftsstopp och öka produktiviteten i halvledartillverkning.
Begränsningar av diffusa lasersensorer i halvledartillverkning
- Ytreflektivitet: Diffus lasersensorer förlitar sig på reflektionen av laserstrålen från objektet som upptäcks. Därför kan objektets ytreflektivitet ha en betydande inverkan på sensorns prestanda. Vid halvledartillverkning har många föremål låg ytreflektivitet, vilket kan göra det svårt för diffusa lasersensorer att upptäcka dem.
- Förorening: Även om diffusa lasersensorer är relativt rena kan de fortfarande generera vissa partiklar eller föroreningar, vilket kan vara ett problem i en renrumsmiljö. Därför måste särskilda försiktighetsåtgärder vidtas för att säkerställa att sensorerna inte förorenar halvledarenheterna.
- Miljöfaktorer: Diffus lasersensorer kan påverkas av miljöfaktorer som temperatur, luftfuktighet och vibrationer. Vid halvledartillverkning kontrolleras miljön tätt, men eventuella fluktuationer i dessa faktorer kan fortfarande påverka sensorns prestanda.
Tillämpningar av diffusa lasersensorer i halvledartillverkning
Trots begränsningarna kan diffusa lasersensorer fortfarande användas i flera applikationer vid halvledartillverkning. Några av de vanliga tillämpningarna inkluderar:
- Skivhantering: Diffus lasersensorer kan användas för att upptäcka närvaron och positionen för skivor under skivhanteringsprocessen. Detta kan hjälpa till att säkerställa att skivorna är korrekt inriktade och placerade, vilket är avgörande för den slutliga produktens kvalitet och prestanda.
- Chipssortering: Diffus lasersensorer kan användas för att sortera chips baserat på deras storlek, form och andra egenskaper. Detta kan hjälpa till att förbättra effektiviteten och noggrannheten i chip -sorteringsprocessen, vilket är ett viktigt steg i halvledartillverkning.
- Paketinspektion: Diffus lasersensorer kan användas för att inspektera paketen med halvledarenheter för defekter som sprickor, repor och tomrum. Detta kan hjälpa till att säkerställa att paketen är av hög kvalitet och kan skydda halvledarenheterna från skador.
Slutsats
Sammanfattningsvis kan diffusa lasersensorer användas vid halvledartillverkning, men med vissa begränsningar. De erbjuder flera fördelar, såsom hög precision, icke-kontaktdetektering, snabb responstid och enkel installation och underhåll. De har emellertid också vissa begränsningar, såsom ytreflektivitet, förorening och miljöfaktorer. Därför är det viktigt att noggrant utvärdera kraven i den specifika applikationen och välja lämplig sensor i enlighet därmed.

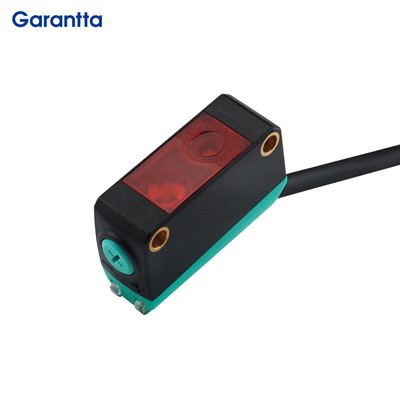

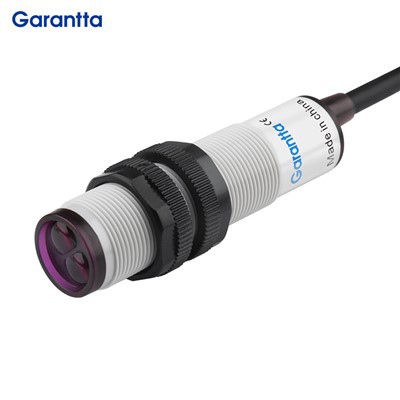

Om du är intresserad av att använda diffusa lasersensorer i din halvledarprocess, uppmuntrar jag dig att kontakta oss för mer information. Vårt team av experter kan hjälpa dig att välja rätt sensor för din applikation och ge dig det stöd och tjänst du behöver för att säkerställa framgången för ditt projekt. Vi erbjuder ett brett utbud av diffusa lasersensorer, inklusiveM18 lasersensor,IndustrisensorochLasersensoromkopplare, som är utformade för att uppfylla de krävande kraven för halvledartillverkning.
Referenser
- Smith, J. (2018). Sensorer i halvledartillverkning. Journal of Semiconductor Technology, 25 (3), 123-135.
- Johnson, R. (2019). Diffus lasersensorer: Principer och tillämpningar. Sensor Technology Review, 15 (2), 45-56.
- Brown, A. (2020). Framsteg inom sensorteknologi för halvledartillverkning. International Journal of Semiconductor Science, 30 (4), 234-245.
